如何引脚接地十字焊盘，过孔完全接地?

热焊盘又称“十字花焊盘”,其作用是减少焊盘在焊接中向外散热,以防止因过度散热而导致的虚焊或pcb起皮。很多研发工程师在焊接GND引脚的时候应该就深有感触——对于大面积敷地铜的引脚,用全铺地的方式,焊接过程中散热特别快,特别是对于4层或更多层的板子,焊接过程需要极高的温度才能将引脚焊接到位。

AltiumDesigner的热焊盘设置有一定的灵活性,很多工程师在一开始的时候不知道如何通过规则设置将器件GND管脚、GND过孔、GND螺丝孔区分开来敷铜,因此,一旦敷铜,所有的GND都是用同一种方式,但通常GND过孔、GND螺丝孔我们使用实焊盘,而器件GND管脚则使用热焊盘。具体设置方式如下:

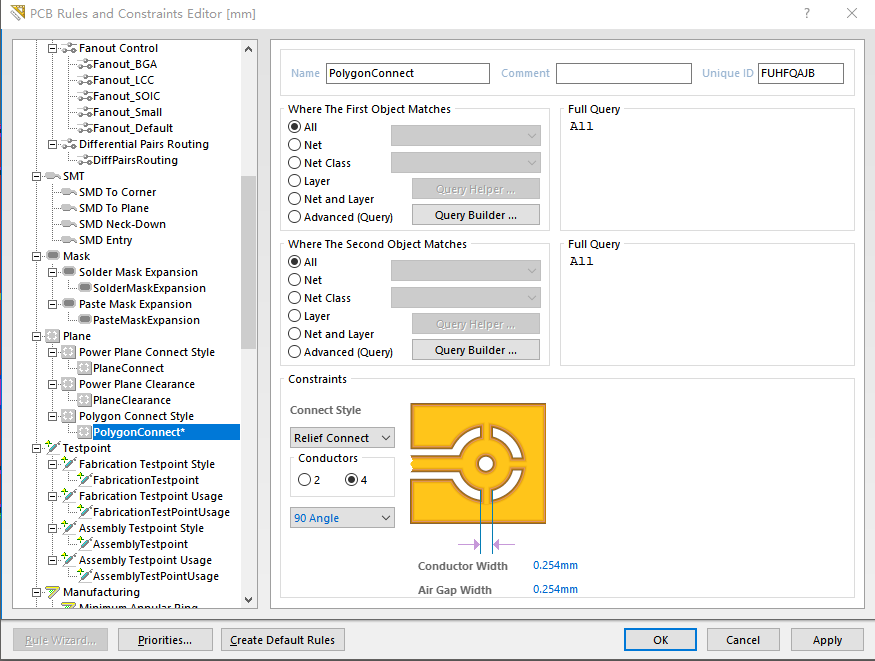

Design –> rules –> Plane –> Polygon Connect Style

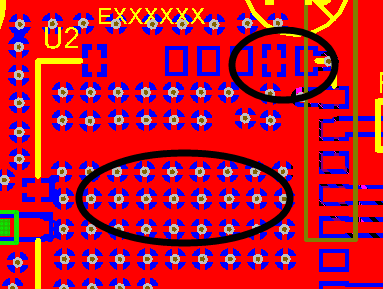

仅仅这么设置后,你会发现除了接地引脚使用十字焊盘接地之外,对于过孔也是十字接地处理,如下——

如何使引脚接地为十字焊盘,但过孔为完全接地?

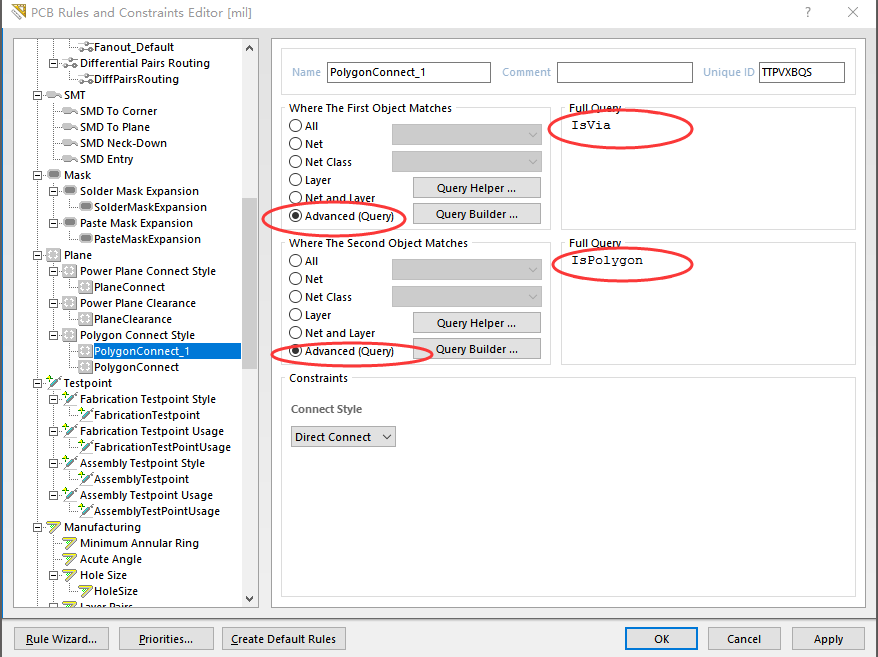

在Polygon ConnectStyle中创建新的规则,命令软件在铺铜是遇到过孔(IsVia)是使用直接完全连接(Direct Connect)的方式

效果如下——

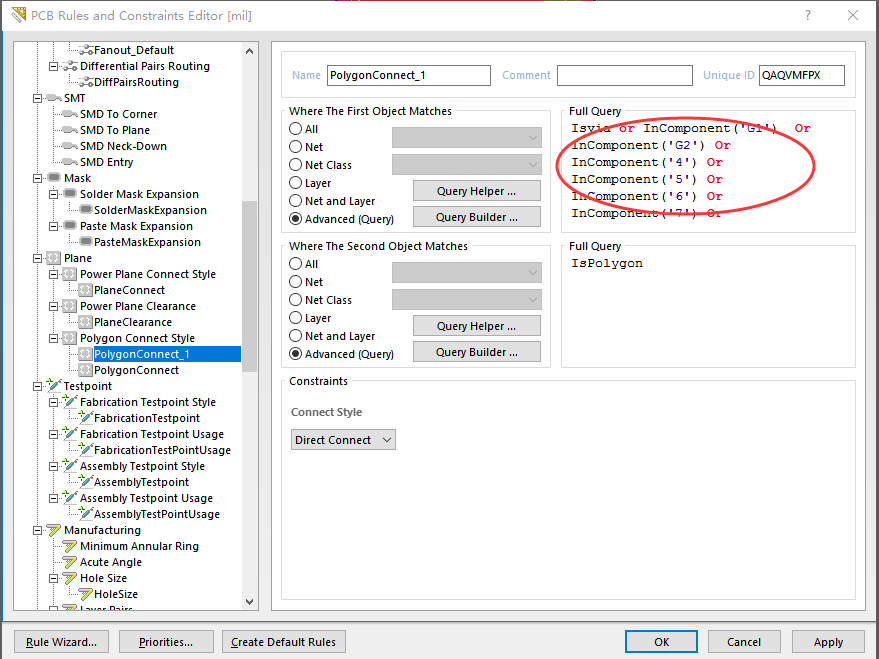

当然,如果还需要个别引脚需要实铺铜,比如大电源地的引脚需要与地完全覆盖连接,这时可以增加多一个命令Incomponent(“元件编号”)使选择的元件接地脚与过孔一样与地铜完全连接:

效果如下——
