PLC编程案例——闪光电路

技术资料2个月前发布工枢智造导航网

19 0 0

当按下启动按钮后，要求在两秒钟内有一秒亮有一秒灭，如此反复，灯一闪一闪发光。

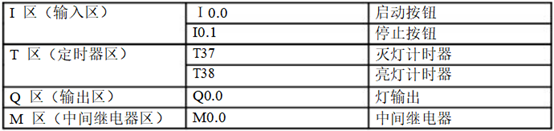

I/O分配表

PLC编程案例——闪光电路

（来源于工控论坛，下同）

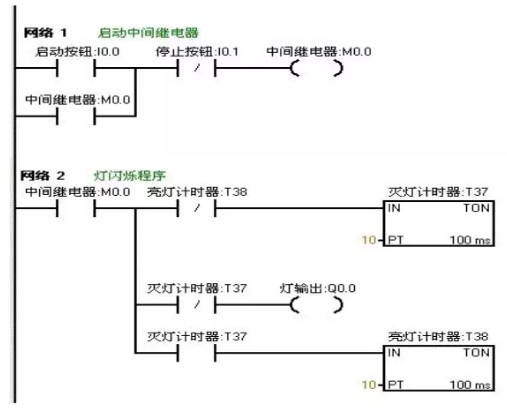

梯形图程序

PLC编程案例——闪光电路

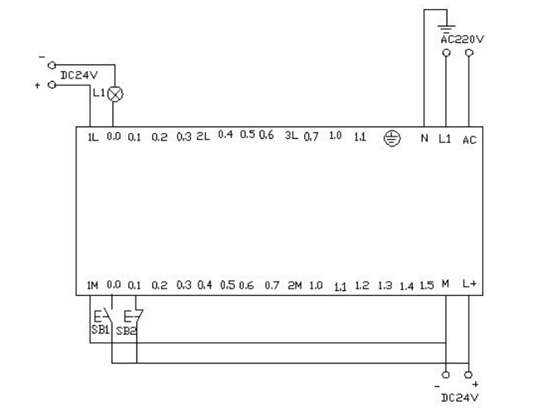

PLC接线图

PLC编程案例——闪光电路

程序调试及结果分析

把编写好的程序下载到西门子s7-200PLC中进行调试。观察运行结果和实验要求是否相同。通过在线控制面板进行调试，当按下在线控制面板上的I0.0f（即 I0.0 接通）此时Q0.0有输出，Q0.0所接负载灯就亮，同时启动定时器T37开始计时，当计时一秒后因T37动作，其常闭触点断开，所以Q0.0无输出，所接负载灯灭。灯灭的同时启动定时器 T38，T38 计时一秒后，把串联在定时器T37的常闭触点断开，所以T37复位，T37常闭触点恢复常闭。此时Q0.0 又有输出，所接负载灯又亮。这样，输出Q0.0上所接的负载灯以接通一秒，断开一秒频率不停的闪烁，直到按下在线控制面板上的 I0.1f(即I0.1接通)，闪光电路不在继续工作。若想改变灯闪烁的频率只要改变定时器的时间就能够达到改变要求。
