利用PLC的Q0.0到Q0.7八个输出端控制八个彩灯，使其每隔一秒亮一个并循环。当接通I0.0后所有的灯都熄灭。当接通I0.1后又重新从Q0.0开始循环。

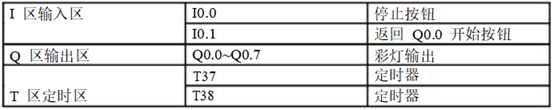

I/O分配表

PLC编程案例——彩灯控制

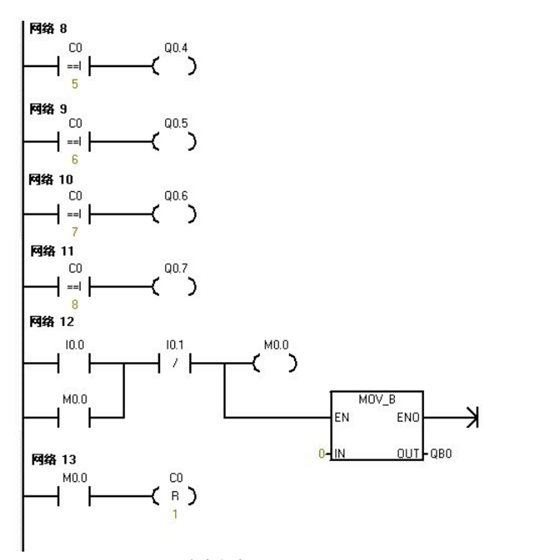

梯形图程序

PLC编程案例——彩灯控制

PLC接线图

PLC编程案例——彩灯控制

程序调试及结果分析

把编写好的程序下载都PLC中进行调试，下载好后我们打开在线控制面板进行调试，看运行结果是否符合要求。

PLC一上电后sm0.0一直保持接通。所以t37进行延时计时，延时到后启动t38计时，t38计时到后t38常闭触点断开所以t37断开计时，t37常开触点恢复为常开所以t38也断开计时。此时t38的常闭触点恢复为常闭所以t37又重新计时，同时计数器C0开始计数一次。如此的反复计数。当计数为1时，Q0.0接通。计数器计数为2时Q0.1接通……如此下去当计数器计数到8时Q0.7接通。当计数器计到9时计数器C0清零。当按下在线控制面板上的I0.0f（即I0.0）接通，此时计数器，和Q0.0~Q0.7都清零，即没有一个灯亮。当按下在线控制面板上的I0.1f(即I0.1接通)此时计数器开始重新计数，灯又从Q0.0开始重新一个接一个的往下亮。
